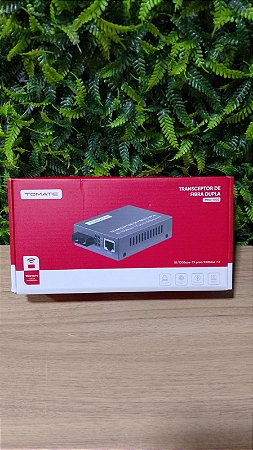

TRANSCEPTOR DE FIBRA DUPLA 100MBPS TOMATE MHD-100S

? Descrição Completa – Transceptor de Fibra Duplex 100 Mbps Tomate MHD‑100S

O transceptor de fibra óptica Tomate MHD‑100S é um conversor de mídia compacto e robusto projetado para estabelecer enlaces de rede entre equipamentos Ethernet através de fibra óptica, convertendo sinais elétricos de par trançado (cobre) para sinais ópticos e vice‑versa. Ele é ideal para interligar redes em distâncias muito maiores do que o cabo de cobre permite, com imunidade a interferências e maior confiabilidade.

? O que é e como funciona

O Tomate MHD‑100S funciona como um transceptor/conversor de mídia que faz a interface entre:

• Porta elétrica RJ45 (cobre): para conexão à rede Ethernet padrão 10/100 Mbps.

• Porta óptica SC duplex (fibra): para enlaces ópticos de longa distância com fibra monomodo.

Ele recebe sinais elétricos da sua rede tradicional (por cabo UTP) e os converte para sinais ópticos na fibra, e ainda converte de volta em outra extremidade, permitindo que dois segmentos de rede Ethernet sejam conectados via fibra óptica.

? Principais Especificações Técnicas

✔ Modelo: Tomate MHD‑100S
✔ Conversão: 10/100Base‑T (Cobre) ⇄ 100Base‑FX (Fibra Óptica)
✔ Porta RJ45: Velocidade adaptativa 10/100/1000 Mbps (auto‑negociação)
✔ Porta Óptica: Conector SC duplex
✔ Tipo de Fibra: Monomodo 9/125 µm
✔ Comprimento de Onda: 1310 nm
✔ Alcance Máximo em Fibra: até 20 km (dependendo das condições de fibra e perda)
✔ Modo de Operação: store‑and‑forward com full/half‑duplex adaptável
✔ Tabela MAC: 2K | Backplane: 4 Gbps | Latência: ≤ 20 µs
✔ Consumo: entre 0,75 W e 2 W
✔ Material/Carcaça: metal cinza compacto
✔ Dimensões: 94 × 70 × 26 mm
✔ Fonte de Alimentação: fonte externa AC 100‑240 V → 5 V DC
✔ LEDs de Status: Power, TX Link/Act, FX Link/Act, FDX/COL, FX100, TX100

? Conteúdo da Embalagem:

• 1 x Transceptor Tomate MHD‑100S

• 1 x Fonte de alimentação

• Manual de usuário básico

? Característica de Conexão e Uso

➡ Porta elétrica (RJ45): aceita cabo UTP‑SE ou superior e se conecta diretamente a switches, roteadores ou hubs Ethernet padrão até 100 m de distância.
➡ Porta óptica (SC): exige fibra óptica monomodo dupla (TX e RX separados), com distância de até 20 km entre os transceptores.
➡ Auto‑negociação e auto MDI/MDIX: o dispositivo ajusta automaticamente velocidade e polaridade de cabo, facilitando a instalação plug & play.

? Principais Aplicações Recomendadas

✔ Interligação de edifícios ou pontos remotos onde o cabo de cobre não alcança
✔ Extensão de enlaces Ethernet além dos 100 m permitidos pelo cabo de cobre
✔ Integração de redes corporativas, CFTV IP, campus empresarial ou links de backbone
✔ Ambientes com alta interferência eletromagnética (fibra óptica é imune a EMI/RFI)

? Vantagens e Benefícios

✅ Maior alcance de rede: alcança dezenas de quilômetros com fibra monomodo — muito além do limite dos cabos de cobre;
✅ Imunidade a interferências: fibra óptica não sofre ruído elétrico nem interferência de rádio;
✅ Plug & play: não requer configuração complexa — basta conectar cabos e energia;
✅ Diagnóstico visual: LEDs indicam atividade, velocidade e status de enlace para facilitar troubleshooting;
✅ Construção robusta: carcaça metálica que protege o equipamento e facilita a dissipação de calor;

?️ Considerações Técnicas e Boas Práticas

? Sempre respeite a correspondência de TX/RX entre os dois transceptores (TX da fibra em um lado deve ir para RX do outro).
? Utilize fibras ópticas de boa qualidade com terminação limpa para garantir o melhor desempenho.
? Em enlaces muito longos, certifique‑se de verificar a perda total (budget óptico) da fibra versus o alcance recomendado.
? Instale em local ventilado e protegido de poeira ou umidade excessiva.

? Considerações Finais

O Tomate MHD‑100S é um conversor de mídia/transceptor de fibra de alto custo‑benefício indicado para expandir redes Ethernet tradicionais para enlaces ópticos mais longos de até 20 km, com boa performance e confiabilidade para aplicações corporativas, CFTV IP, campus ou instalações industriais. Ele traz simplicidade, robustez e suporte para redes plug & play sem necessidade de configuração complexa, além de oferecer imunidade a interferências e estabilidade de enlace por meio da fibra óptica.
